石油支撑剂专用干燥机

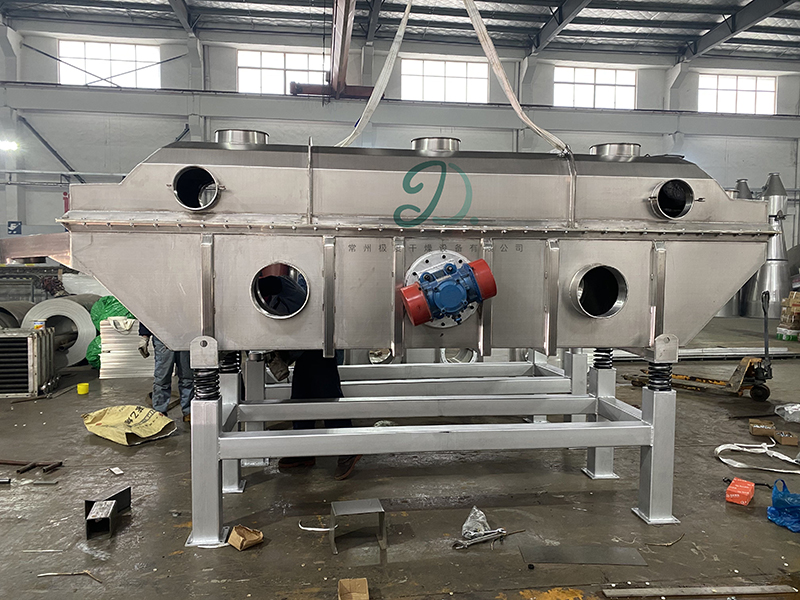

一、设备选型：ZLG-7.5*0.9振动流化床

二、物料描述：

石油压裂支撑剂是一种陶瓷颗粒产品，具有很高的压裂强度，主要用于油田井下支撑，以增加石油天然气的产量，对增产石油天然气有良好效果，且价格低廉，属环保产品。传统制备工艺一般为原料制粉、制粒、筛选、焙烧、冷却、包装。

根据石油压裂支撑剂的物料特性，结合我公司在本领域的经验以及客户的要求，拟采用的振动流化床对石油支撑剂颗粒产品10%左右表面水分烘干。整套设备由供风系统、振动流化床主机、除尘系统、尾气排风系统、电控系统、钢架等设备和机构组成。 由于石油支撑剂比重比较大，为减小流化床的振动负荷，采用分体式结构，仅底部下床体振动的形式。

三、设备方案：

1、  物料名称：               石油支撑剂

2、  初水分：                 10%

3、  终水分：                 1%

4、  物料真密度：              2.7～2.8g/cm³

5、  物料堆比重：           1.5～1.6g/cm³

6、  物料颗粒度：           20～40目

7、  热源：                  120℃余热空气

四、设备特点：

我公司设计生产的振动流化床干燥机具有如下特点：

1、 物体受热均匀，热交换充分，干燥强度高。

2、 振动源是采用振动电机驱动，运转平衡、维修方便。

3、 流态化均匀，无死空隙和吹穿现象，可以获得均匀的干燥、冷却、增湿的制品。

4、 对物料表面损伤小，可用于易碎物料的干燥，物料颗粒不规则时亦不影响工作效果。

5、 采用全封闭式的结构，有效地防止了物料与外界空气的交叉感染，作业环境清洁。

6、 可以比较容易控制振幅和振动频率，能准确地控制颗粒在床层中的停留时间（特别是颗粒度分布广的粉粒），在连续操作时可得到活塞流型。

7、 振动促进流化，使空气需要量减少，从而使颗粒夹带量降低，同时减小或取消捕集设备。

8、 对于含水率大，易于团聚、黏结的颗粒，振动有助于使之分散，从而改善流化和干燥效果。
